Аппаратный зажим 3А2А-600-4 предназначен для присоединения трех алюминиевых и сталеалюминиевых проводов сечением 600 кв. мм. к медным выводам аппаратов.


Структура обозначения зажима аппаратного 3А2А-600-4 (Т):

3 - зажим для присоединения трёх проводов;
А – аппаратный;
2 – два отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
600 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
4 - исполнение зажима, когда подводимые к аппарату провода расположены параллельно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.

В настоящее время выпускаются следующие типы аппаратных зажимов 3А2А-600, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

- зажим 3А2А-600-4 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

- зажим 3А2А-600-4Т  с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

- зажим 3А2А-600-4 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

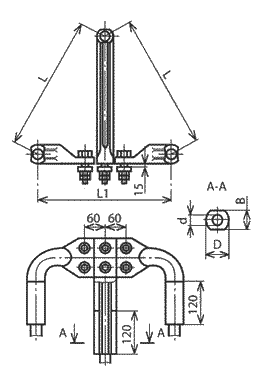

Аппаратный зажим 3А2А-600-4

Аппаратный зажим 3А2А-600-4 - ООО ПТК Энергомаш (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
d
D
B
l
L
3А2А-600-4
34,5
58
50
140
400
А650, АС550/71, АС600/72
А-51
6,85

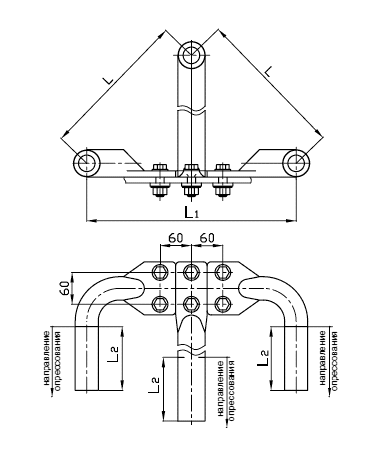

Аппаратный зажим 3А2А-600-4Т

Аппаратный зажим 3А2А-600-4Т  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Марка провода
по ГОСТ 839-80
Матрица опрессования
L, мм.
L1, мм.
L2, мм.
Масса, кг.
3А2А-600-4Т
А650, АС550/71, АС600/72
МШ-44,2
300
324
95
6,2



Варианты обозначения: Зажим 3А2А600-4, 3А2А600-4Т, 3A2A-600-4, ЗА2А-600-4, ЗА2А-600-4
