Аппаратный зажим 3А2А-500-4 предназначен для присоединения трех алюминиевых и сталеалюминиевых проводов сечением 500 кв. мм. к медным выводам аппаратов.


Структура обозначения зажима аппаратного 3А2А-500-4 (Т):

3 - зажим для присоединения трёх проводов;
А – аппаратный;
2 – два отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
500 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
4 - исполнение зажима, когда подводимые к аппарату провода расположены параллельно плоскости контактных лапок;
А - индекс модификации зажима в зависимости от марки и расстояния межу проводами;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.

В настоящее время выпускаются следующие типы аппаратных зажимов 3А2А-500, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

- зажим 3А2А-500-4, 3А2А-500-4А с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

- зажим 3А2А-500-4Т  с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

- зажим 3А2А-500-4 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

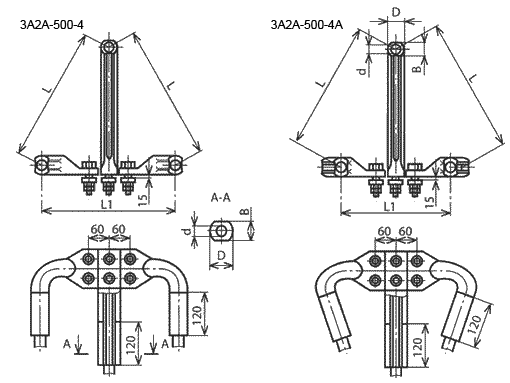

Аппаратный зажим 3А2А-500-4,
3А2А-500-4А

Аппаратный зажим 3А2А-500-4, 3А2А-500-4А - ООО ПТК Энергомаш (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
d
D
B
l
L
3А2А-500-4
31,5
52
44
120
400
А450, А500, АС400/51, АС400/64
А-45
6,04
3А2А-500-4А
31,5
52
44
120
300
А550, АС400/93, АС450/56, АС500/26, АС500/27, АС500/64
А-45
5,38



Аппаратный зажим 3А2А-500-4Т

Аппаратный зажим 3А2А-500-4Т  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Марка провода
по ГОСТ 839-80
Матрица опрессования
L, мм.
L1, мм.
L2, мм.
Масса, кг.
3А2А-500-4Т
А450, А500, А550, АС400/51, АС400/64, АС400/93, АС450/56, АС500/26, АС500/27, АС500/64, АС300/204
МШ-41,6
400
400
85
5,55



Варианты обозначения: Зажим 3А2А500-4, 3А2А500-4Т, 3A2A-500-4, ЗА2А-500-4, ЗА2А-500-4
