Аппаратный зажим 2А6АП-500-4 предназначен для присоединения двух алюминиевых полых проводов ПА500 сечением 500 кв. мм. к медным выводам аппаратов.


Структура обозначения зажима аппаратного 2А6АП-500-4 (Т):

2 - зажим для присоединения двух проводов;
А – аппаратный;
6 – шесть отверстий в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
П - для полых алюминиевых проводов;
500 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
4 - исполнение зажима, когда подводимые к аппарату провода расположены параллельно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.

В настоящее время выпускаются следующие типы аппаратных зажимов 2А6АП-500, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

- зажим 2А6АП-500-4 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

- зажим 2А6АП-500-4Т  с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

- зажим 2А6АП-500-4 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

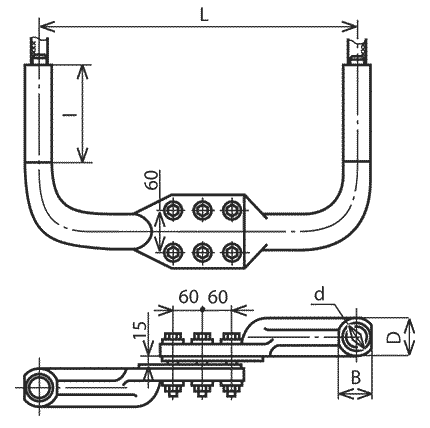

Аппаратный зажим 2А6АП-500-4

Аппаратный зажим 2А6АП-500-4 - ООО ПТК Энергомаш (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
d
D
B
l
L
2А6АП-500-4
47
65
58
140
470
ПА500
А-59
7,00



Аппаратный зажим 2А6АП-500-4Т

Аппаратный зажим 2А6АП-500-4Т  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Марка провода
по ГОСТ 839-80
Матрица опрессования
L, мм
L1, мм
А, мм
Масса, кг.
2А6АП-500-4Т
ПА-500
А-59
470
110
15
6,4



Варианты обозначения: Зажим 2А6АП500-4, 2А6АП500-4Т
