Аппаратный зажим 2А4А-300-3 предназначен для присоединения двух алюминиевых и сталеалюминиевых проводов сечением 300 кв. мм. к медным выводам аппаратов.


Структура обозначения зажима аппаратного 2А4А-300-3 (Т):

2 - зажим для присоединения двух проводов;
А – аппаратный;
4 – четыре отверстия в контактной лапке;
А – для алюминиевых и сталеалюминиевых проводов;
300 – сечение провода, для которого предназначен зажим в квадратных миллиметрах;
3 - исполнение зажима, когда подводимые к аппарату провода расположены перпендикулярно плоскости контактных лапок;
Т - термодинамический метод нанесения медного покрытия на контактную поверхность.

В настоящее время выпускаются следующие типы аппаратных зажимов 2А4А-300, которые отличаются различными способами нанесения медного покрытия на контактную поверхность:

- зажим 2А4А-300-3 с медной контактной пластиной, соединенной с корпусом зажима методом холодной сварки под давлением.

- зажим 2А4А-300-3Т  с термодинамическим способом нанесения меди на контактную поверхность. Применение данного способа позволяет значительно увеличить качество электрического контакта зажима и повысить его службы до 30 лет.

- зажим 2А4А-300-3 (0) неплакируемый, т. е. без нанесения медного покрытия. Применяется для присоединения к алюминиевым выводам (шинам) аппаратов.

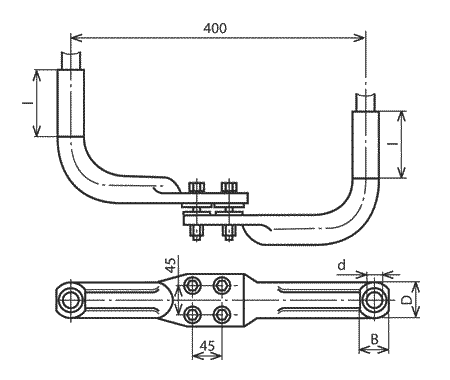

Аппаратный зажим 2А4А-300-3

Аппаратный зажим 2А4А-300-3 - ООО ПТК Энергомаш (Украина)

Технические характеристики:

Марка зажима
Размеры, мм.
Марка провода по ГОСТ 839-80
Матрица опрессования
Масса, кг.
d
D
B
l
2А4А-300-3
27
47
39,5
100
А350, А400, АС300/39, АС300/48, АС300/66, АС300/67, АС330/30, АС330/43, АС400/18, АС400/22
А-40,5
2,9

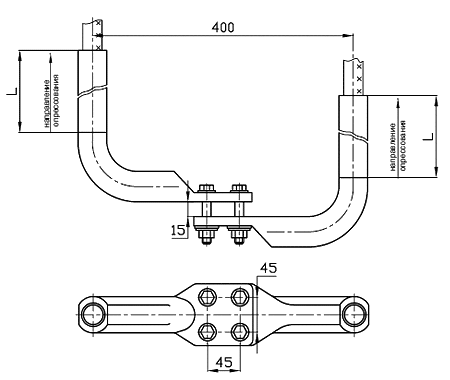

Аппаратный зажим 2А4А-300-3Т

Аппаратный зажим 2А4А-300-3Т  - ООО ПТК ЭНЕРГОМАШ (Украина)

Технические характеристики:

Марка зажима
Марка провода
по ГОСТ 839-80
Матрица опрессования
L, мм.
Масса, кг.
2А4А-300-3Т
А350, А400, АС300/39, АС300/48, АС300/66, АС300/67, АС330/30, АС330/43, АС400/18, АС400/22
А-40,5
80
2,6



Варианты обозначения: Зажим 2А4А300-3, 2А4А300-3Т, 2A4A-300-3
